HEIMEIER Multibox C/E s termostatickým dílem pro pohon, bílý 9308-00.800

Popis

HEIMEIER Multibox C/E s termostatickým dílem pro pohon, bílý 9308-00.800

Barva: bílá (RAL 9016)

Individuální přímočinná regulace okruhů podlahového vytápění

Multibox je určen pro regulaci podlahového nebo stěnového vytápění nebo pro kombinaci podlahového vytápění a vytápění otopnými tělesy. Kryt umožňuje korekci montážní pozice v rozsahu 6° na každou stranu. Uchycení krytu je skryto. Barevné provedení v bílé barvě nebo chrom. Základní box lze snadno upevnit do různých stavebních kontrukcí a kompenzovat hloubku uložení v rozmezí do 30 mm.

Technický popis

Technický popis
Použití:

Pro vytápěcí sytémy, podlahové a stěnové vytápění, kombinované okruhy s otopnými tělesy.
Funkce:

Multibox C/E:
Individuální regulace teploty v místnosti s termostatickou hlavicí F s dálkovým nastavením nebo s elektrickým pohonem a termostatem
Nastavení
Uzavírání
Odvzdušnění
Multibox C/RTL:
Individuální regulace dle max. teploty zpátečky
Nastavení
Uzavírání
Odvzdušnění

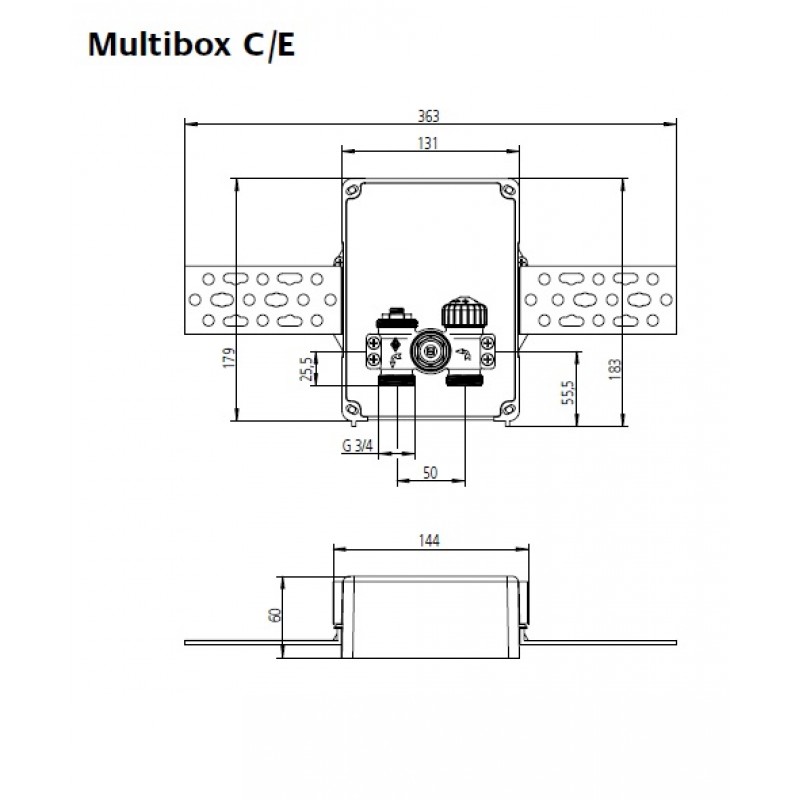

Rozměry:

Těleso ventilu DN 15.
Hloubka montážní skříně je 60 mm.
Flexibilní instalaci umožňuje variabilní vzdálenost mezi montážní skříní a krytem (až do 30 mm).
Vymezovací šrouby navíc dovolují korekci odchylky od svislé montáže v rozsahu až do 6° na každou stranu.

Viz. Rozměry.
Tlaková třída:

PN 10
Rozsah nastavení:

Omezovač teploty zpětné teplonosné látky RTL: 0 °C to 50 °C
Teplota:

Maximální provozní teplota: 90°C
Minimální provozní teplota: 2°C
U všech provedení Multiboxu je nutné předem zkontrolovat a případně upravit teplotu přívodní teplonosné látky tak, aby vyhovovala hygienickým a bezpečnostním předpisům pro podlahové vytápění.
Viz. Informace!
Materiál:

Těleso ventilu: koroziodolný bronz.
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz, PPS (polyfenylsulfid)
Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.
Plastické části z ABS a PA.

Teplotní čidlo: Omezovač teploty zpátečky RTL plněný roztažitelným médiem.
Povrchová úprava:

Kryt bílá RAL 9016.
Značení:

TAH, směr toku, II-značka.
Připojení potrubí:

Připojovací závit G3/4" s eurokonusem odpovídá svěrným šroubením pro plastové, vícevrstvé, měděné a přesné ocelové trubky.

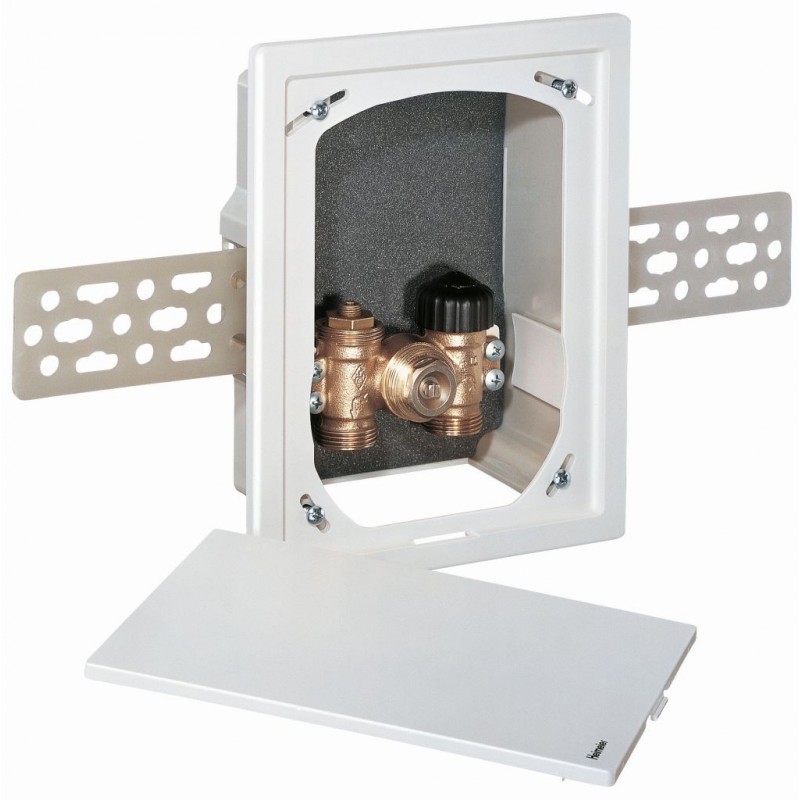

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
