HEIMEIER termostatická hlavice DX 6700-00.503 antracitová

Popis

  Termostatické hlavice jsou samočinné proporcionální regulátory.
  Nevyžadují tedy žádný přívod elektrické ani jiné energie. Změna
  zdvihu ventilu je úměrná změně teploty vzduchu v prostoru. Jestliže
  teplota vzduchu v prostoru stoupá např. účinkem slunečního
  záření, kapalina se v teplotním čidle roztahuje, působí tak na vlnovec
  a jeho prostřednictvím pak na kuželku radiátorového ventilu. Ta
  pak přiškrtí průtok teplonosné látky do otopného tělesa.
  Při poklesu teploty vzduchu v místnosti probíhá celý proces opačně.
  Změna zdvihu ventilu, vyvolaná změnou teploty vzduchu, činí
  0,22 mm/K.
Oblast použití:
- Vytápěcí soustavy
- Hladký povrh hlavice. Použitelné pro hygienické prostory ve
  zdravotnictví, potravinářství nebo průmyslový sektor.
Funkce:
- Regulace teploty prostoru.
- Ochrana proti mrazu.
- Omezení nebo zablokování nastavení teploty.
Princip regulace:
- Proporcionální regulátor bez přídavné energie. Kapalinou naplněné
  termostatické čidlo. Vysoká tlačná síla, nízká hystereze, optimální
  uzavírací doba.
- Stabilní regulace I v případě vypočítaného malého pásma
  proporcionality p-band (<1K).
Nominální rozsah teploty: 6 °C - 28 °C
Teplota:
- Max. teplota čidla: 50°C
- Specifický zdvih: 0.22 mm/K
- Omezení zdvihu ventilu
- Přesnost regulace, CA-hodnota: 0.6 K
- Ovlivnění teplotou vody: 0.7 K
- Ovlivnění tlakovou diferencí: 0.3 K
- Uzavírací doba: 24 min
- Hystereze: 0.4 K
Materiál:
- ABS, PA6.6GF30, mosaz, ocel,
- Kapalinové čidlo.
Označení:
- Heimeier a KEYMARK symbol.
- Čísla nastavení 1-5.
Standard:
- KEYMARK certifikováno a testováno podle EN 215. Viz. také katalog - "Termostatické hlavice".
Připojení:
  Určeno k montáži na všechny radiátorové ventily HEIMEIER a otopná
  tělesa s integrovanými ventily, které mají M30x1.5 termostatickou
  vložku.

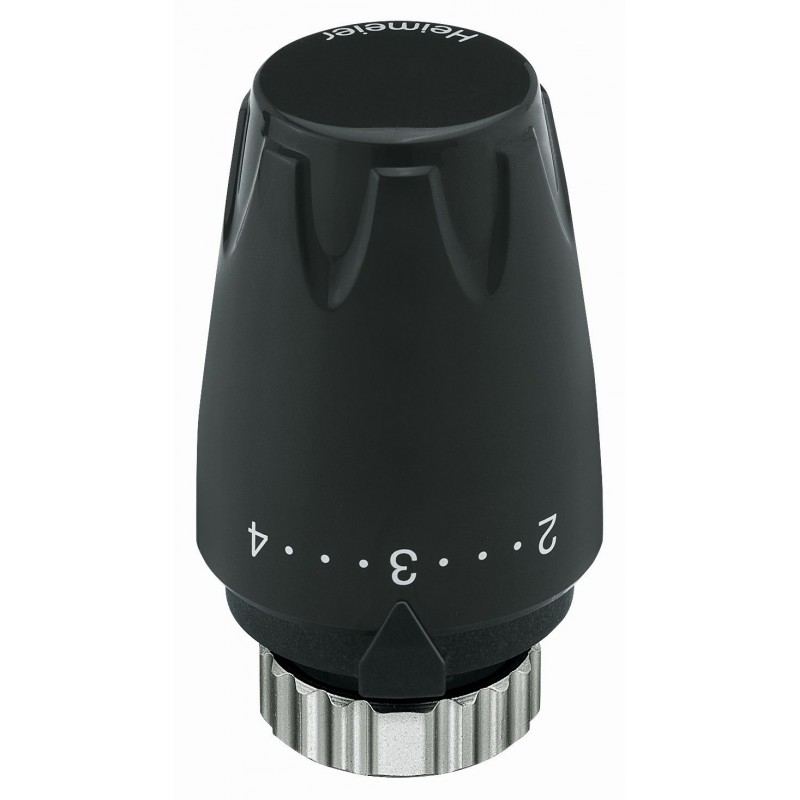

  ilustrativní foto

Obrázky se mohou lišit od originálního produktu/položky.
