Popis

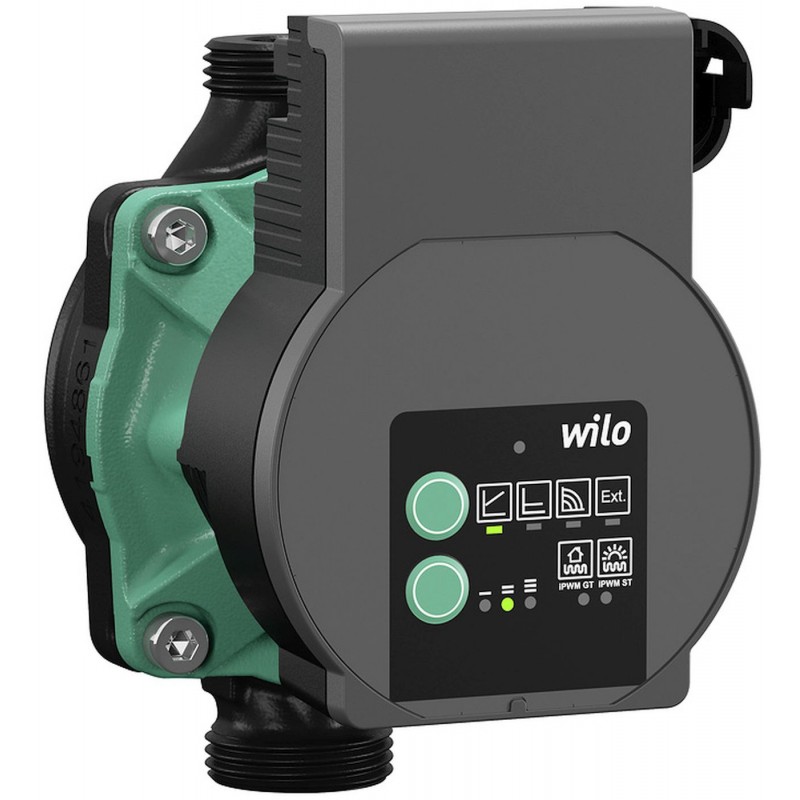

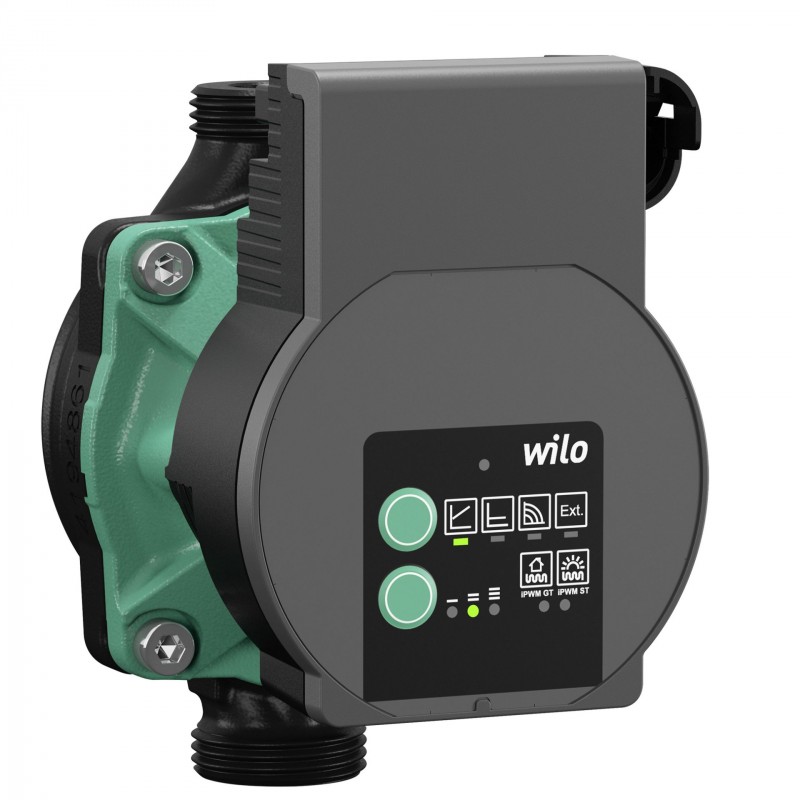

Wilo-Varios PICO-STG – vysoce účinné oběhové čerpadlo

Elektronicky řízené, bezúdržbové mokroběžné oběhové čerpadlo se závitovým připojením a synchronním ECM motorem odolným proti zablokování. Díky integrované elektronické regulaci výkonu umožňuje plynulé řízení rozdílu tlaku. Čerpadlo je vhodné pro topné a klimatizační systémy, stejně jako pro solární a geotermální aplikace.

Standardní výbava

• Přednastavené režimy regulace pro optimální přizpůsobení zatížení:

  • Konstantní diferenční tlak (?p-c) – 3 charakteristiky

  • Variabilní diferenční tlak (?p-v) – 3 charakteristiky

  • Konstantní otáčky – 3 stupně

• Externí regulace signálem iPWM GT (topení/geotermie) nebo iPWM ST (solární)

• Funkce Sync pro snadné přeprogramování při výměně čerpadla

• Manuální odvzdušnění rotoru a manuální restart

• LED displej s indikací režimu, charakteristiky, chyb a provozního stavu

• Indikátor stavu během odvzdušňování a restartu

• LED kódování v režimu Sync

• Indikace provozu a poruch

• Integrovaná ochrana motoru a automatická deblokační funkce

• Elektrický kabel s 3pólovou zástrčkou a Wilo-Connectorem

• PWM připojení

• Skříň čerpadla s kataforézní ochrannou vrstvou

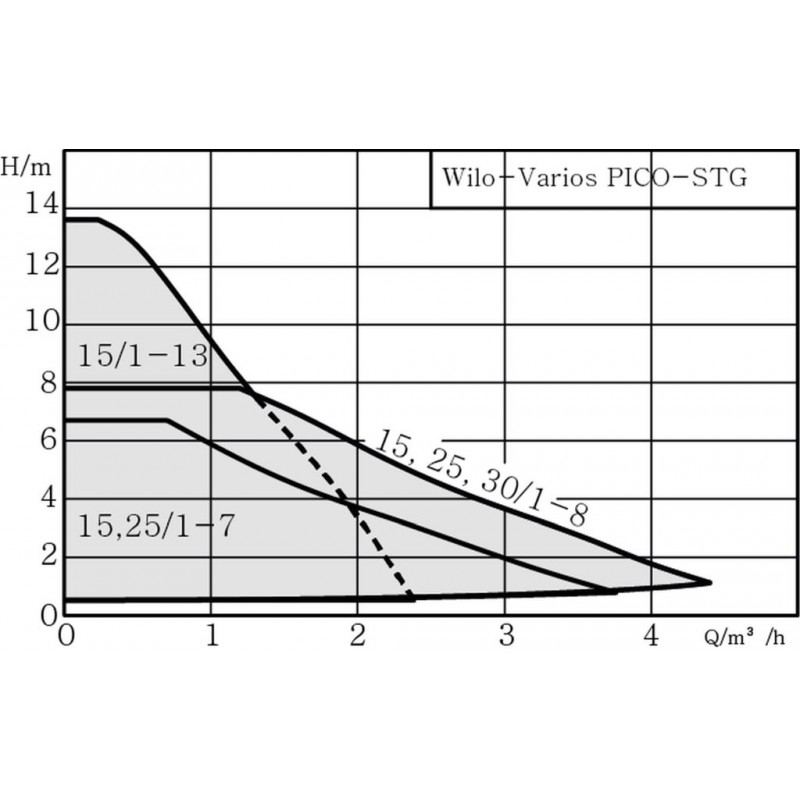

Hydraulické údaje

• Max. provozní tlak: PN 10 bar

• Max. dopravní výška: 8,0 m

• Max. čerpací výkon: 4,3 m3/h

• Min. výška přítoku při 50 °C: 0,5 m

• Min. výška přítoku při 95 °C: 3 m

• Min. výška přítoku při 110 °C: 10 m

• Teplota média: -20 °C až +110 °C

• Teplota okolí: -10 °C až +40 °C

Údaje o motoru

• Index energetické účinnosti (EEI): 0,23

• Napájení: 1~230 V ±10 %, 50/60 Hz

• Otáčky: 2695–4686 rpm

• Příkon: 1,0–75 W

• EMC: EN 61000-6-3, EN 61000-6-2, EN 61800-3

• Izolační třída: F

• Krytí: IPX4D

• Šroubení kabelu: 1 × PG11

Materiály

• Skříň čerpadla: EN-GJL-200 (šedá litina)

• Oběžné kolo: PP-GF40

• Hřídel: nerezová ocel 1.4122

• Ložiska: uhlíkový grafit

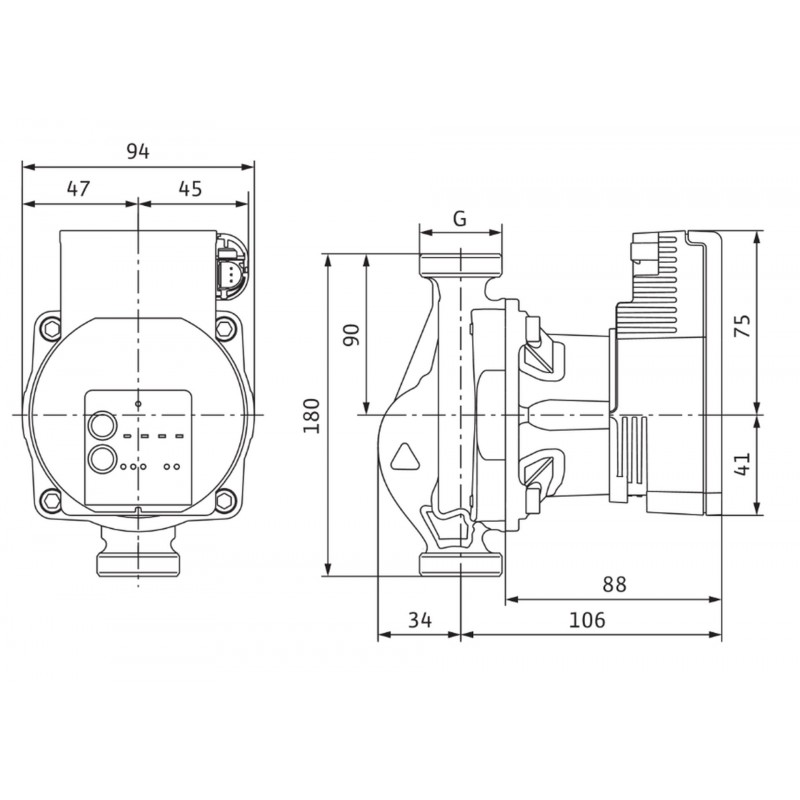

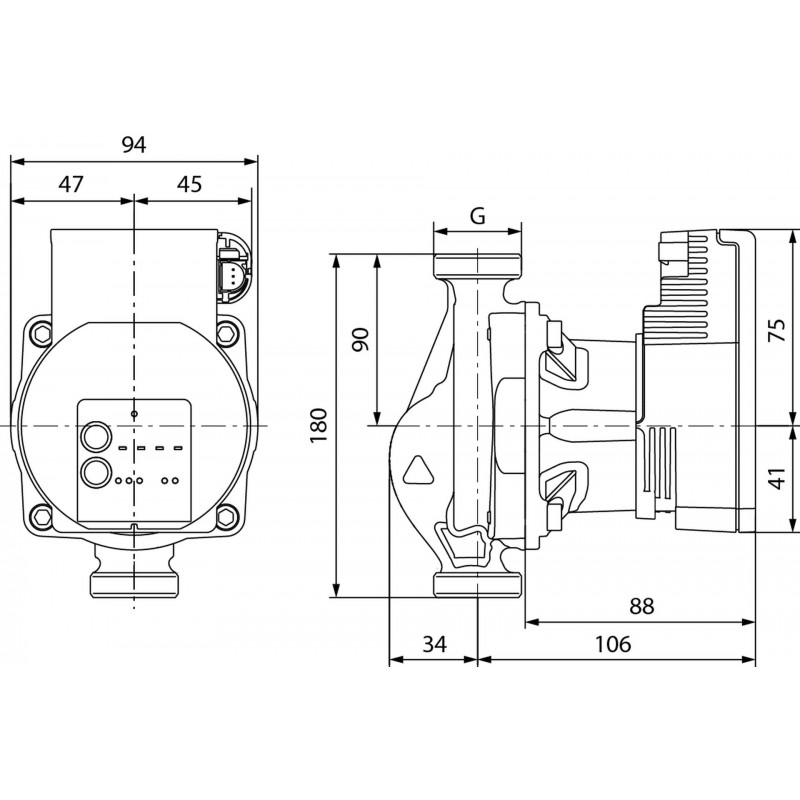

Rozměry pro instalaci

• Připojení na výtlaku (RPD): G 2"

• Připojení na sání (RPS): G 2"

• Konstrukční délka (L0): 180 mm

Obsah dodávky

• Čerpadlo

• Kabel s 3pólovou zástrčkou a Wilo-Connectorem

• Wilo-Connector

• Těsnění

• Montážní a provozní návod

Obrázky se mohou lišit od originálního produktu/položky.
